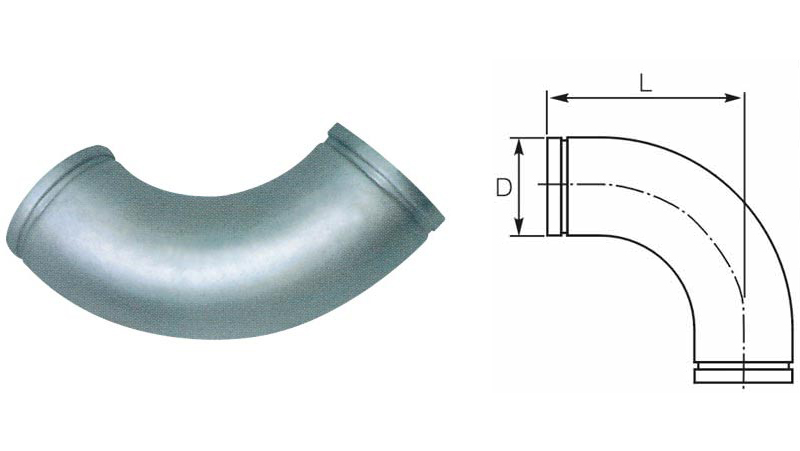

溝槽式彎頭管件產品規格:
公稱通徑(mm) | 外徑(mm) |
DN125 | 133 |
DN150 | 159 |
DN200 | 219 |
DN250 | 273 |
DN300 | 325 |
其它的規格可以根據客人要求定做 |
溝槽式彎頭管件產品特點:
溝槽式是我國在20世紀90年代依據國外資料研制開發的一種新型連接方式,是在管材、管件等連接部位加工成環形溝槽,用卡箍件、橡膠密封圈和緊固件式快速接頭。
溝槽式管件的特點主要體現在:
1、安裝速度快;2、平安可靠;3、安裝簡易;4、經濟;5、環衛。
我公司生產的溝槽式卡箍管件主要應用于DN1OO以上的管材之間的連接,在大口經管材連接方式上具有特別優勢,以配套雙卡壓式管道系統的應用。
溝槽式彎頭管件標準:
1、管材符合GB-T12771《流體輸送用不銹鋼焊接鋼管》;
2、工作壓力:≤1.6MPA;
3、薄壁不銹鋼管道連接時,先將被連接鋼管的端部用專業廠提供的滾槽機加工出溝槽。對接時,接卡箍(內壁包裹密封圈)卡入溝槽內,使用力矩板手對稱擰緊卡箍上的螺栓,起密封和堅固作用;
4、卡箍分剛性和撓性兩類,按實際需要選擇;
5、密封圈材質:三元乙丙膠、氯化丁基,其性能符合HG/T3091的規定;
6、本產品執行CJ/T156標準;
7、安裝標準:CECS151:2003《溝槽式連接管道技術規程》。
安裝示意圖
溝槽式不繡鋼管材:
序號 | 公稱通徑DN(mm) | 規格(外徑×壁厚)(mm) |
1 | DN125 | 133×2.5 |
2 | DN150 | 159×2.5 |
3 | DN200 | 219×3.0 |
4 | DN250 | 273×4.0 |
5 | DN300 | 325×4.0 |
其它的規格可以根據客人要求定做 |
